Automática Máquina Formadora Z
- 【Modelo】correa z
- 【List ItemCertificación】CE, ISO, CO, FTA, SGS
- 【MOQ】1 juego
- 【Garantía】2 años
- 【Whatsapp】+86 17761555057
- 【Email】Arno@steelmama.com
- Maquina paracorrea tipo z
Precio: $20 ,000.00 ~ $40 ,000.00

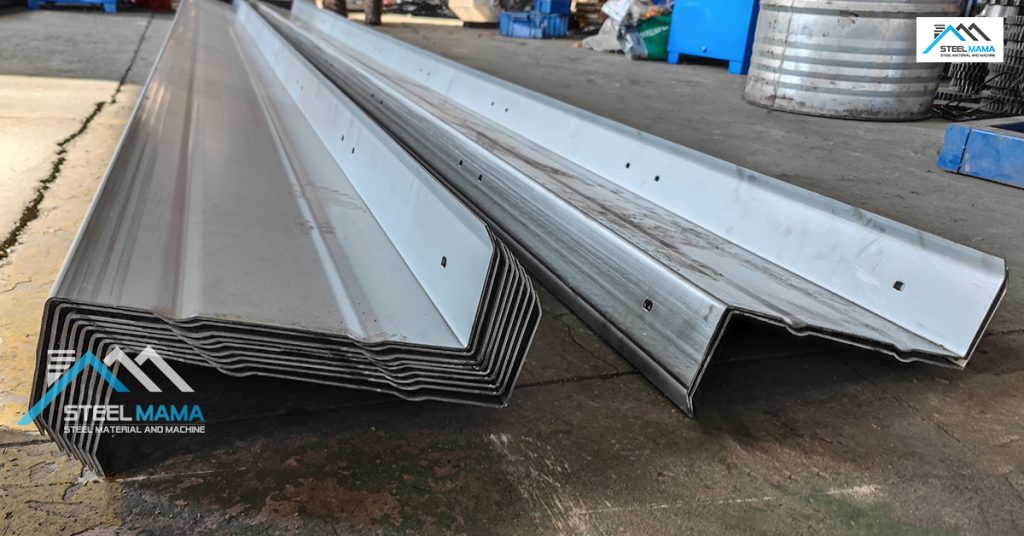

Las correas en forma de C o Z son perfiles muy adecuados para la construcción de cubiertas de naves industriales por diversos motivos:
1.Material:Bobina de acero galvanizado, bobina de acero caliente, bobina de acero frío

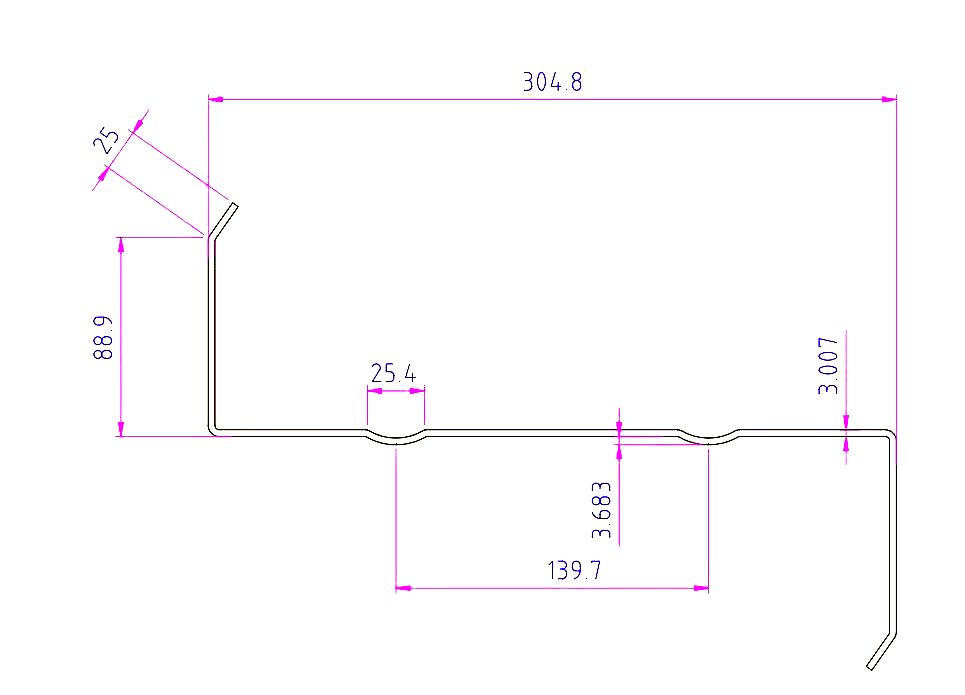

2.Rango 125, 150, 175, 200, 220, 250, 275 y 300
3.Espesores disponibles 1.5, 2.0, 2.5 mm
4.Calidad del Acero DX51D
5.Acabado Acero galvanizado

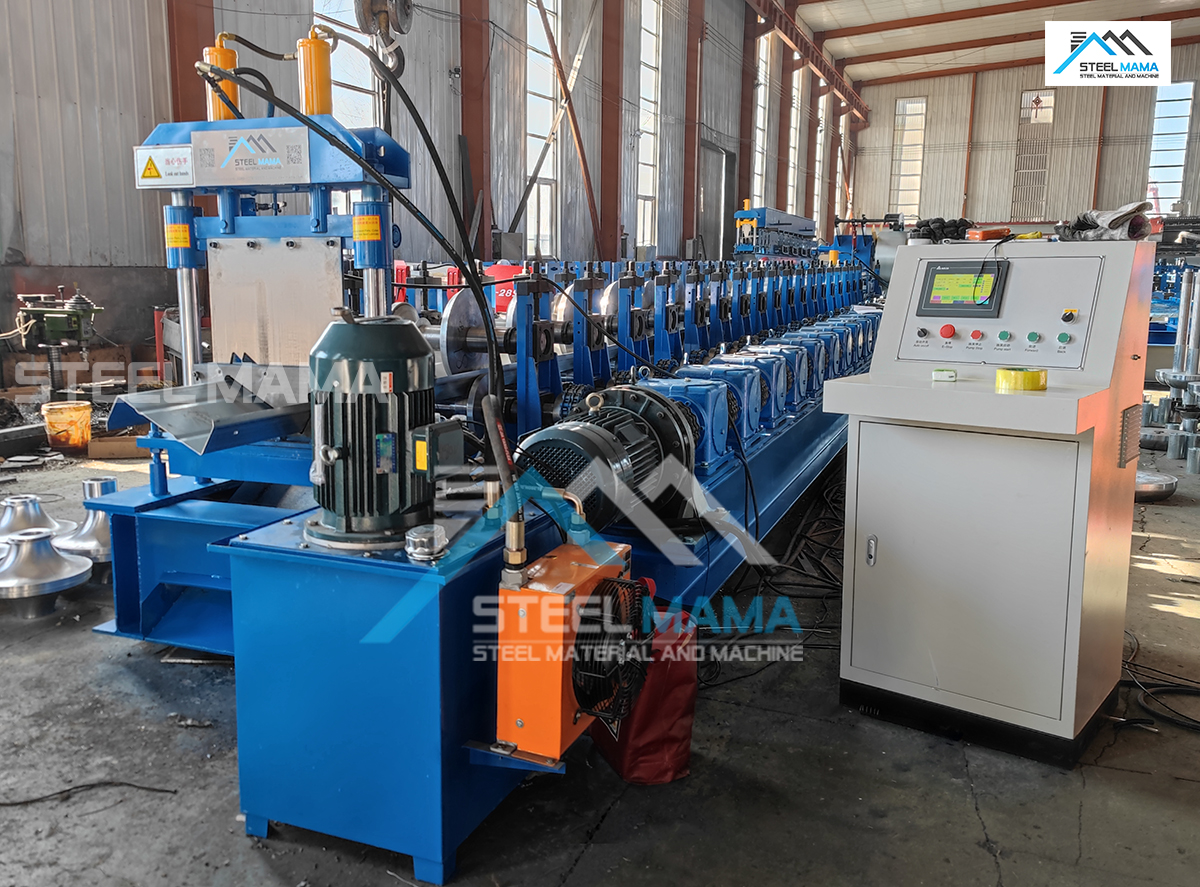

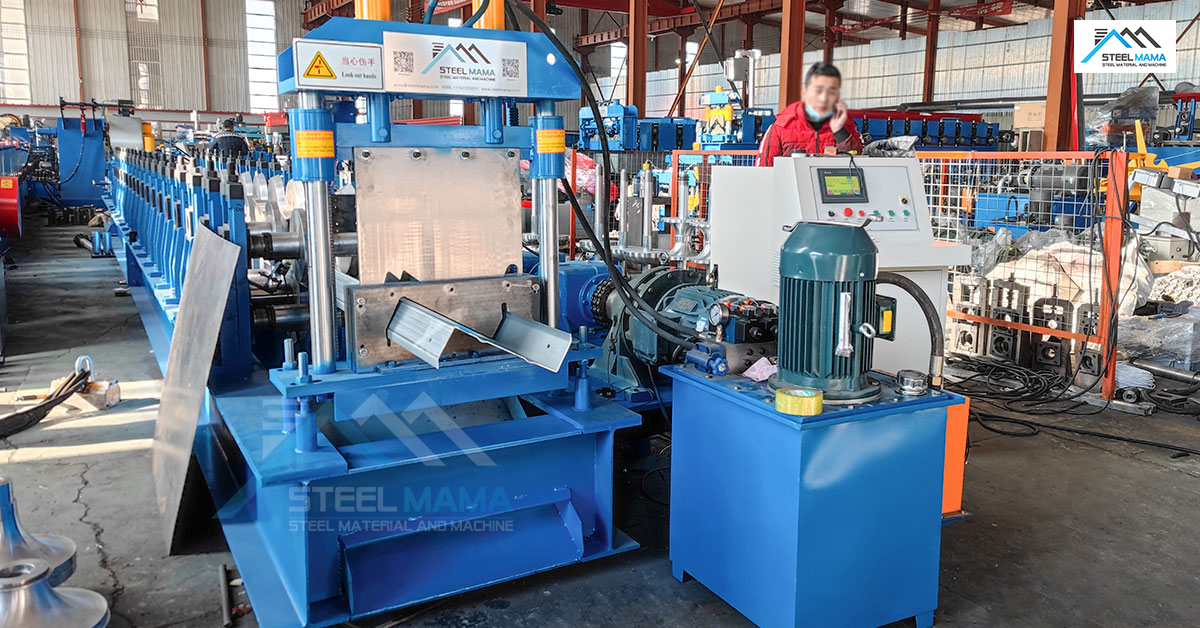

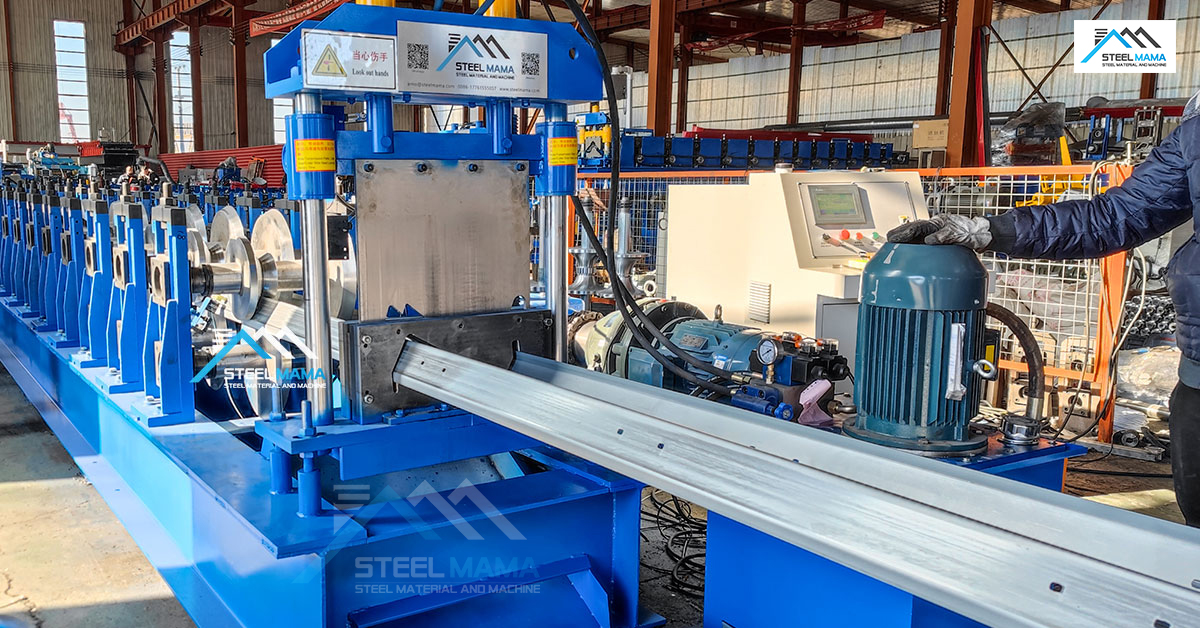

Máquina perfiladora de correas Z
Flujo de Maquina de correas c

Lista de componentes de la máquina:
1.De-coiler 2.Cortador pre-deslizante 3.Forming máquina 4.Dispositivo de corte 5.Caja de control PLC 6.Estación de bomba hidráulica 7.Mesa de soporte de producción
Unidades y componentes de la maquina de correa tipo z
1 Desbobinador de rollos de consola




Dispositivo para desenrollar rollos de metal y alimentar la banda a un laminador. Equipado con un sistema de control automático.Nuestros desbobinadores incluyen los siguientes tipos:Desenrollador hidráulico、Desenrollador electrico、Desenrollador manual.
- Máx. Ancho: 350~650 mm
- Diámetro interior: Φ450 - Φ550 mm
- Diámetro exterior: 1500 mm
- Max. Capacidad de carga: 3000 kgs
2 Máquina cortadora para sustitución de rollos.

La chapa procedente del laminador debe enrollarse completamente en el pedido anterior (sin desperdicios) antes de cargar otra bobina para el siguiente pedido. Para ello, la automatización de la línea detiene el laminador en el punto donde se debe cortar la última chapa. El corte se realiza mediante una cizalla.
Las cizallas pueden estar equipadas con un accionamiento manual o electromecánico, o con un accionamiento hidráulico.
- Thickness:1.5-3.6 mm
- Rollers for Leveling: 5 rollers
- Material for Rollers: GCr15 steel
- Hardness for Heat Treatment: HRC55 – 60

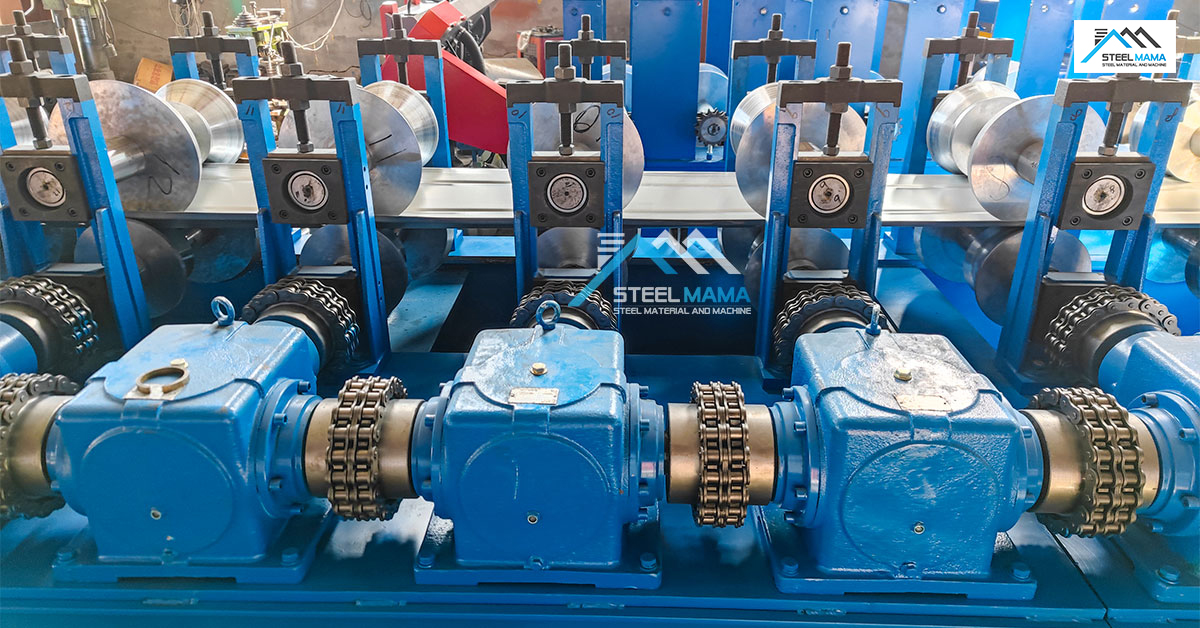

3 Máquina Formadora De Rollos
Cumple la función principal: forma una hoja de perfil Z a partir de una hoja lisa. Un laminador es una máquina para procesar chapa metálica mediante presión entre rodillos giratorios para obtener un perfil de la geometría requerida. El laminador es un conjunto de cajas de laminación accionadas eléctricamente montadas en un bastidor.

- Material Thickness: Galvanized steel 1.5-3.6mm
- Rodillos: 18 grupos
- Material para rodillos: acero GCr15 después del tratamiento
- Dureza para el tratamiento térmico: HRC55–60
- Material para el eje: acero n.° 45 después del tratamiento
- Diámetro del eje: 80 mm
- Marco inferior: acero de sección en H n.° 40
- Potencia del motor: 11 kW *2
- Motor pequeño para cambiar de tamaño: 1,5 kW x3
- Velocidad de laminación: 15 m/min (no incluye punzonado)
- Tipo de accionamiento: caja de engranajes

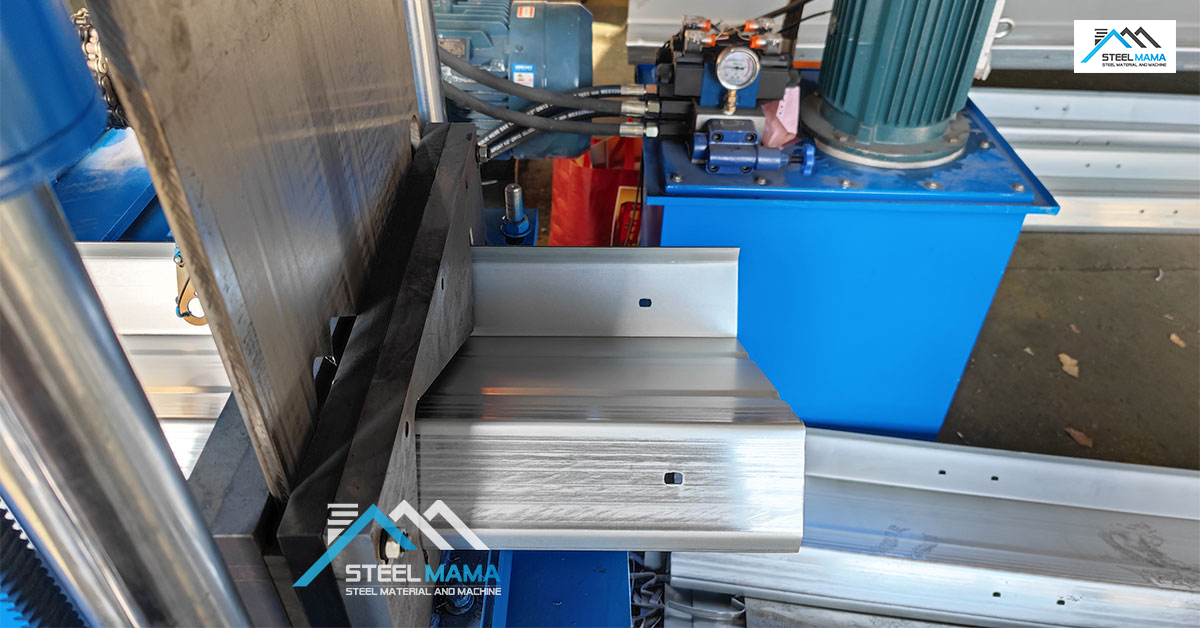

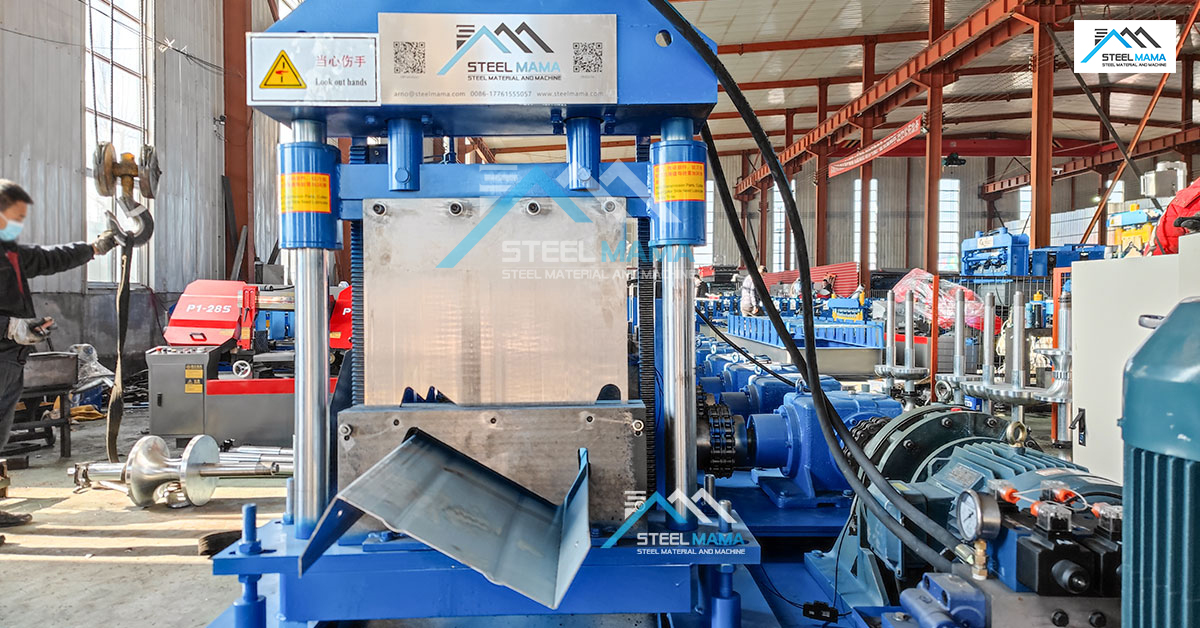

4 Dispositivo De Corte




Diseñado para cortar productos terminados a la salida del laminador.
- Material para el módulo de corte: acero Cr12
- Dureza para el tratamiento térmico: HRC55–60
- Tipo de corte: corte hidráulico, automático
- Módulo de corte: 1 juego
- Motor para soporte hidráulico: 5,5 kw
- Material para la matriz de punzonado: acero Cr12 Cilindro del
- dispositivo de corte: 2 piezas
5 Tabla de apoyo a
Sirve como unidad de almacenamiento de láminas terminadas para su posterior embalaje y envío al almacén.
- Es posible instalar un apilador automático con volcador y descarga del paquete hacia adelante y hacia los lados.
- El apilador plegable no requiere un camión separado para su transporte.
6 Caja de control PLC


Conecta todas las unidades en una línea y sincroniza su control.
- Tipo: Sistema de control de frecuencia PLC con pantalla táctil
- PLC Marca: Delta
- Marca del codificador: Omron
- Error de longitud: ± 2 mm
- Idioma: inglés , chino y español
- Voltaje: 380v / 50HZ, trifásico (depende de los requisitos del cliente)
Vídeo De máquina formadora de rollos de correas tipo z
Perfiladeira Para Perfis Estruturais
Cargando la máquina de revestimiento de yeso de zinc al contenedor

1. La máquina está envuelta de una capa de película para evitar los polvos y aguas.
2. Los rodillos y ejes están cubiertos de aceite antioxidante.
3. Las piezas gratuitos y la mesa de salida se ponen respectivamente en dos cajas de cartón.
4. El desenrollador manual estaba empacando desnudo.
5. Si la máquina es demasiado larga, se dividirá en dos partes y las fijan con alambre de acero.
Nuestras máquinas están en Perú.

1. Plazo de pago:30% como pago inicial por T/T, resto contra entrega o según acuerdo.
2. El tiempo de entrega:45 días desde la fecha de recepción del pago inicial.
1.Un contenedor de 20 pies para todas las piezas
2.Todo el aceite antióxido limpiado, controlador PLC cubierto por una película de espuma;
3.Piezas de repuesto embaladas en caja de herramientas de plástico;
4.Todos los componentes fijados por alambre de acero con contenedor.
1.18 meses desde la fecha del conocimiento de embarque
2. Esta línea de producción se mantiene sin cargo durante 18 meses.Cuando la máquina se use en China, instalaremos y depuraremos la máquina de forma gratuita; si se usa en el extranjero, enviaremos al técnico profesional a depurar. Debería hacerse cargo de todos los honorarios de los técnicos que viajen al
3.Todas las piezas de la máquina perfiladora son gratuitas para mantener toda la vida útil, si en 18 meses nuestra empresa corre con el costo de
Cambiamos la parte rota como el costo de las piezas nuevas y el costo expreso, si es más de 18 meses, también podemos mantener las piezas rotas, pero para enviar las piezas nuevas, el comprador debe asumir el costo expreso.
4.Cuando envíe la máquina perfiladora, también le enviaremos un CD y especificaciones (chino, inglés y español) con la máquina, ellos pueden enseñarle cómo operar las máquinas.
1.desbobinador
2.maquina formadora
3.Cortador pre-deslizante
4.dispositivo de corte
5.caja de control del autómata
6.Estación de bombeo hidráulico
7.Mesa de apoyo a la producción
